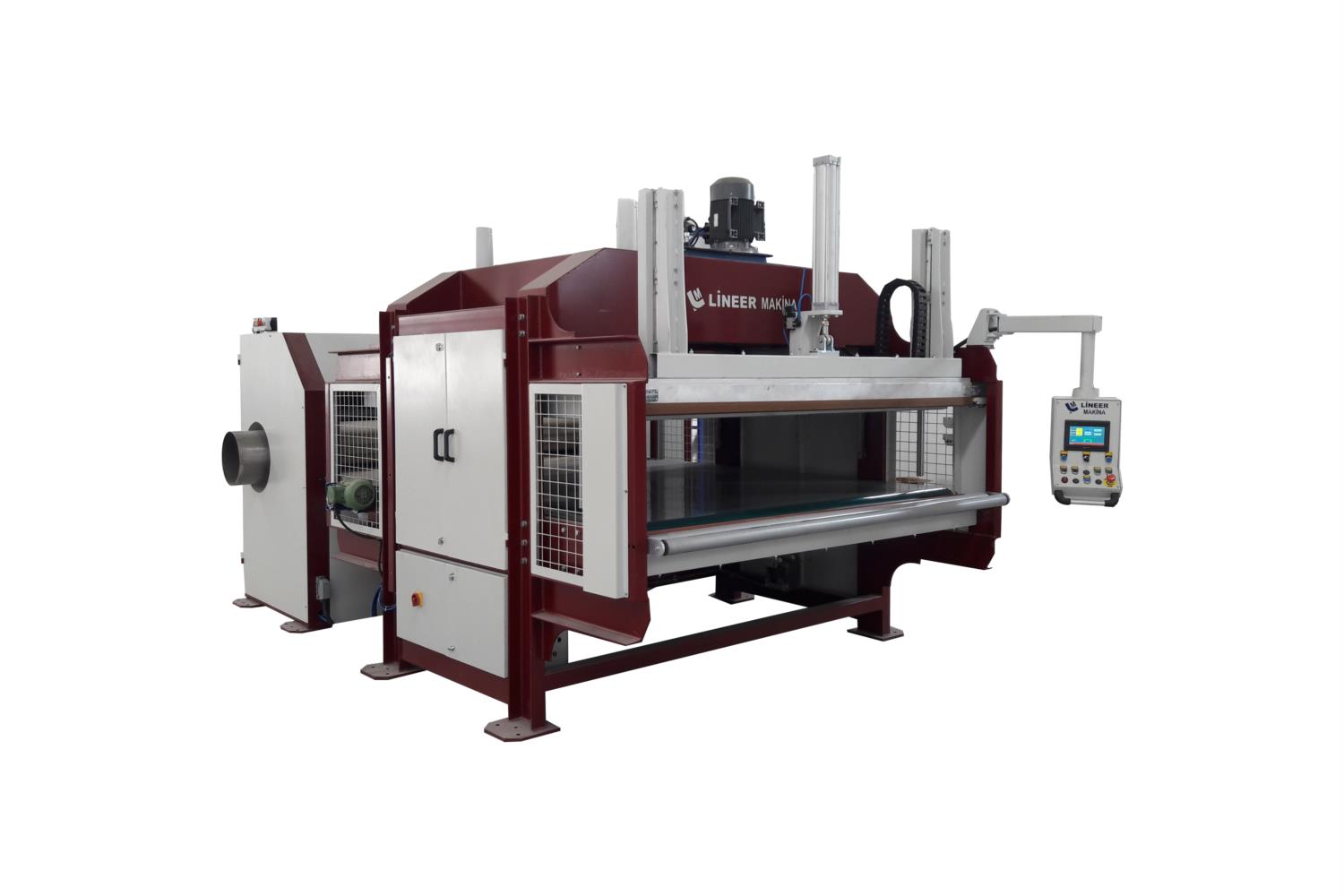

Sünger, torba yaylı yatak ve yatak pedlerini presleyerek roll-pack olarak paketlemeye yarayan yarı otomatik makinadır. Üç tarafı kapalı torba şeklindeki ambalaj içerisine yerleştirilen ürün, 60 tonluk hidrolik pres ile preslenerek, torbanın açık olan ağız kısmı yapıştırılır
Preslenmiş ürün ağız kısmı kapatılarak vakumlanmış olur. Devamında ürün otomatik olarak roll-pack ünitesine sevk edilir. Bu kısımda rulo şeklinde sarılan ürün itme sistemi ile makine yan kısmına yerleştirilmiş olan torba içerisine itilerek roll-pack işlemi gerçekleştirilmiş olur
Makine giriş kısımda opsiyon olarak ön besleme konveyörü bulunmaktadır
Makine; ön pres ve arka roll-pack olmak üzere iki kısımdan oluşmaktadır
Makine de 2 adet ambalajlama ön kısmında, 1 adette roll-pack kısmı olmak üzere toplamda 3 operatör gerekmektedir
KULLANIM ALANI
Yatak Endüstrisi
Sünger Endüstrisi
KULLANILACAK MATERYALLER
Sünger
Torba Yaylı/Sünger Yatak
Yatak Pedleri
Polietilen Film
| Makine Ebat |
E:2300 mm B:8500 mm Y:2600 mm |
| Makine Ağırlığı |
7000 kg |
| Kapasite |
1 Yatak/40 sn |
| Maks. Presleme Gücü |
60 ton |
| Rulo Ambalaj Sistemi |
PE, Streç Film Rulosu & Yapıştırma |
| Maks. Yatak Ebatı |
E:2100 mm B:2200 mm Y:350 mm |
| Yatak Çıkış Çapı |
320 mm |
| Elektrik |
380 VAC (III+N+TT) |
| Hava |
6 Bar |
| Güç |
12 kW |
| Ce Sertifikası |
Evet |
| Ön Pres Ünitesi |
Makine da 100 litrelik bir tank ve 60 tonluk bir güce sahip hidrolik pres sistemi bulunmaktadır |
|
Baskı tablasının dengeli bir şekilde presleme yapabilmesi dört noktadan krameyerli yataklama sistemi vardır |
|
Pres alt konveyör iki parçadan oluşmaktadır. Bu da daha güçlü bir alt tabla ile presin daha güçlü yapılmasını sağlar |
|
Panel üzerinden ısı ayarlı yapıştırma sistemi bulunmaktadır |
|
Ürünlerin daha güvenli ve sağlam vakum yapılabilmesi için çift yapıştırma sistemi bulunmaktadır |
|

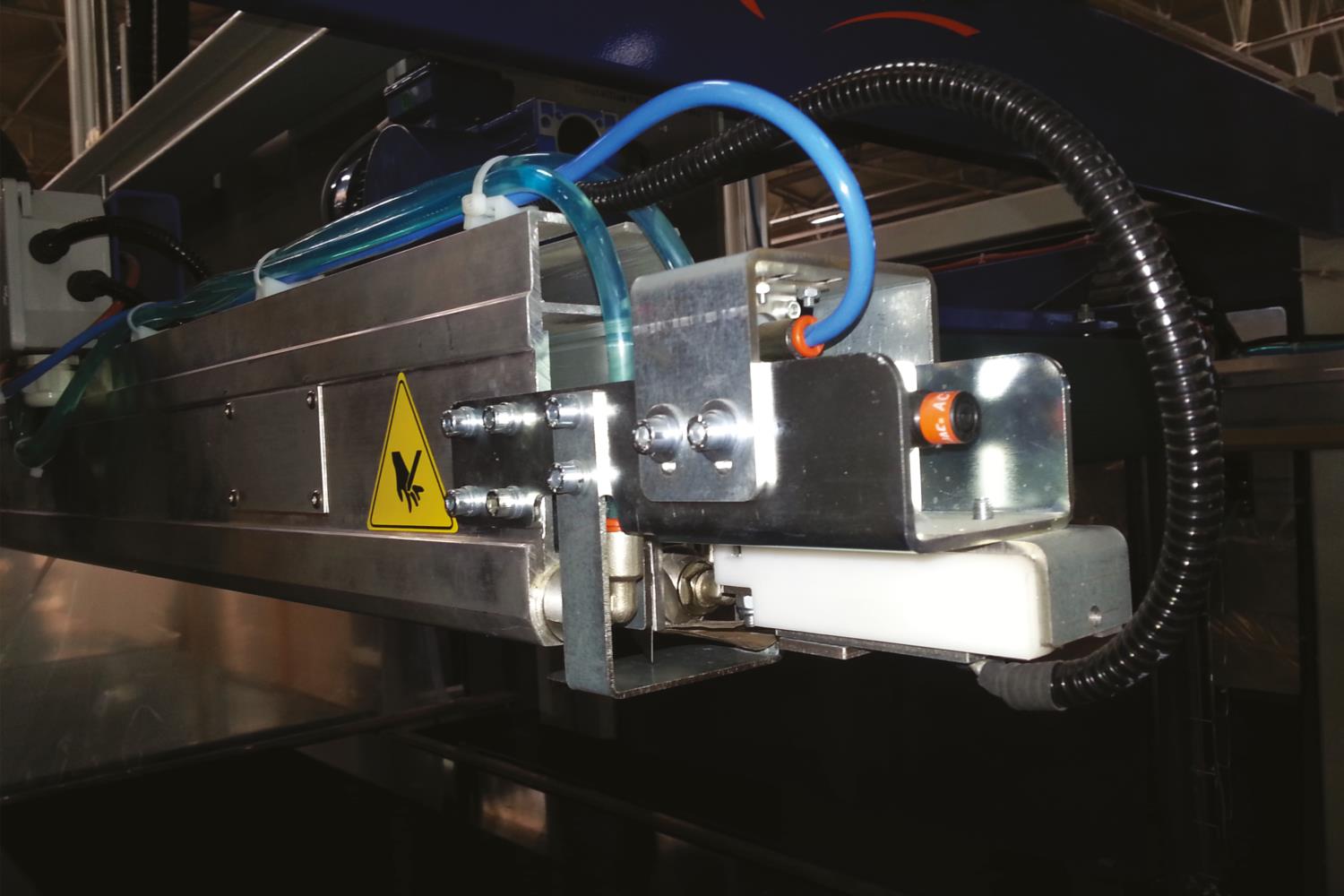

Kaynak çenesinde su soğutma sistemi ile daha güçlü kaynak işlemi sağlanmıştır |
|
Makine üzerinden fonksiyonel dokunmatik panel bulunmaktadır |
| Arka Roll-Pack Ünitesi |

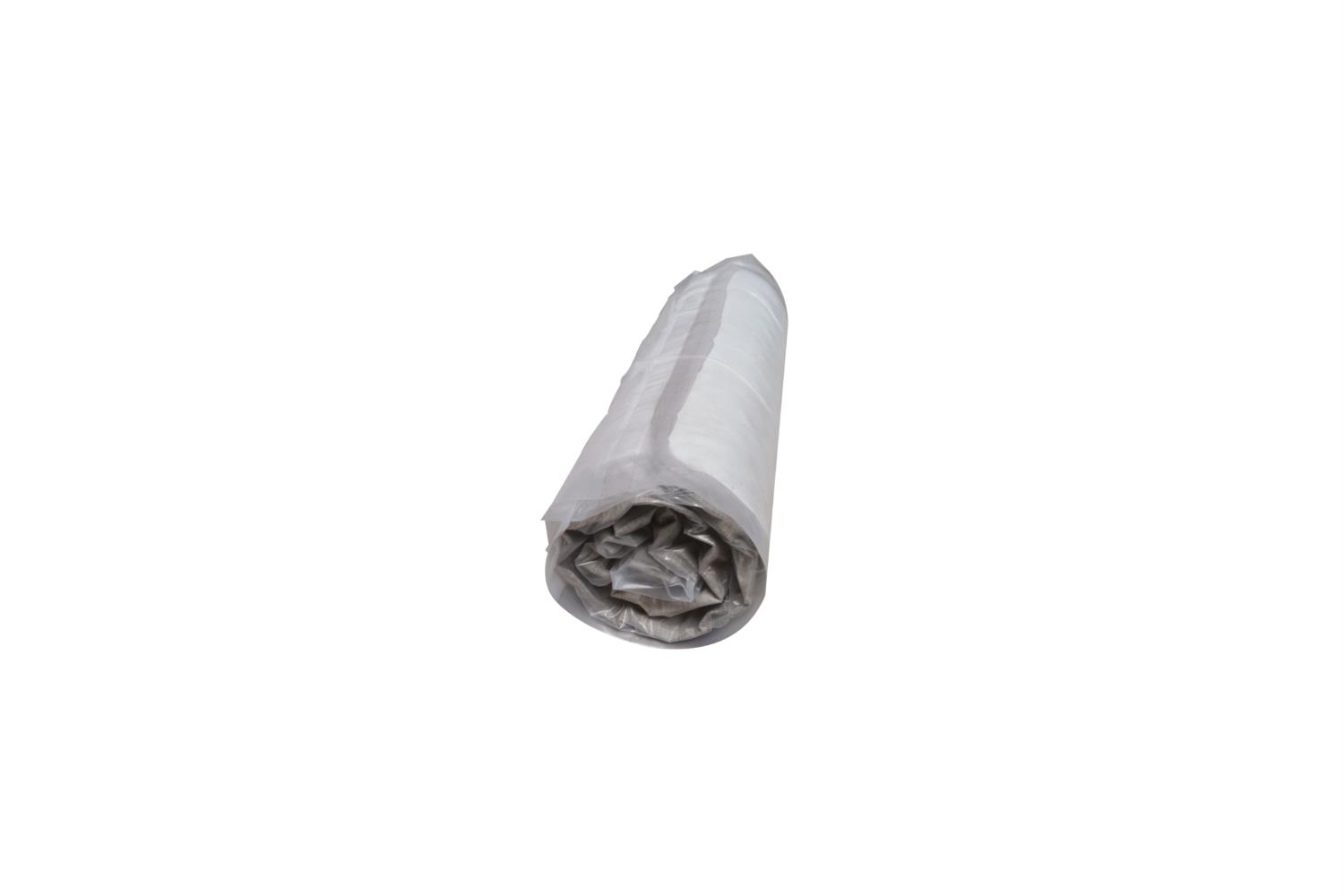

Paketlenmiş ve preslenmiş ürün roll-pack makinası içerisine girerek, rulo şeklinde sarılır |
|
Sarılmış olan ürün itici bir sistem ile yan tarafında daha önceden hazırlanmış ambalaj içerisine itilir |
|
Çıkış rulo çapı sabit olup, operatör tarafından bir ayar gerekmemektedir |
|
Roll-pack işlemi otomatik olup, manuel olarak bir müdahele yoktur |
|
Rulolama tamburları çelik çekme (dikişsiz boru) den imal edilmiştir. Et kalınlığı 20 mm’dir. Bu da makinanın sağlam ve uzun ömürlü olmasını sağlar |
|
Rulolama tamburları üzerine alüminyum boru geçirilerek, ürün tutuculuğu sağlanarak ürüne zarar vermesi engellenmiştir |
STANDART
Hidrolik Pres Ünitesi
Roll-Pack Ünitesi
Kontrol Paneli
Su Soğutmalı Yapıştırma Sistemi
OPSİYON
Giriş Besleme Konveyörü
