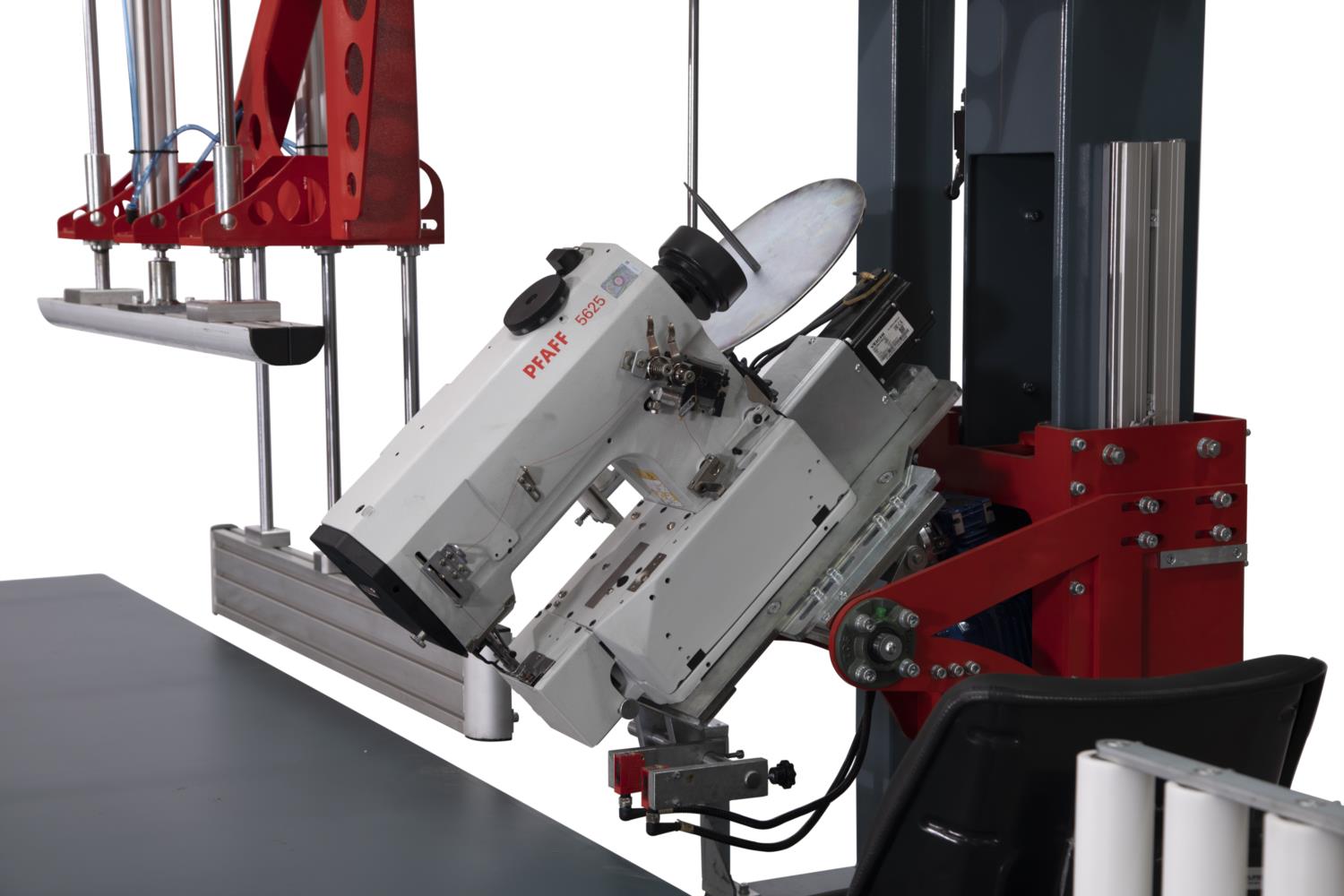

Montajı işlemi bitmiş olan yatakların; kapitone panel ile yan bordürü kenar fitili ile birleştirir. Kenar kapama makinamızda PFAFF 5625, CTEC veya müşteri talebine uygun olarak farklı dikiş makinaları da kullanılmaktadır. Krameyer tahrikli kol çevirme sistemi ile ağır yataklarda bile sorunsuz ve ergonomik olarak köşe dönüş sistemi sağlanmıştır. Köşe dönüş sistemi üzerindeki enkoder sayesinde dönüş açısı, operatör ekranından ayarlanabilmektedir

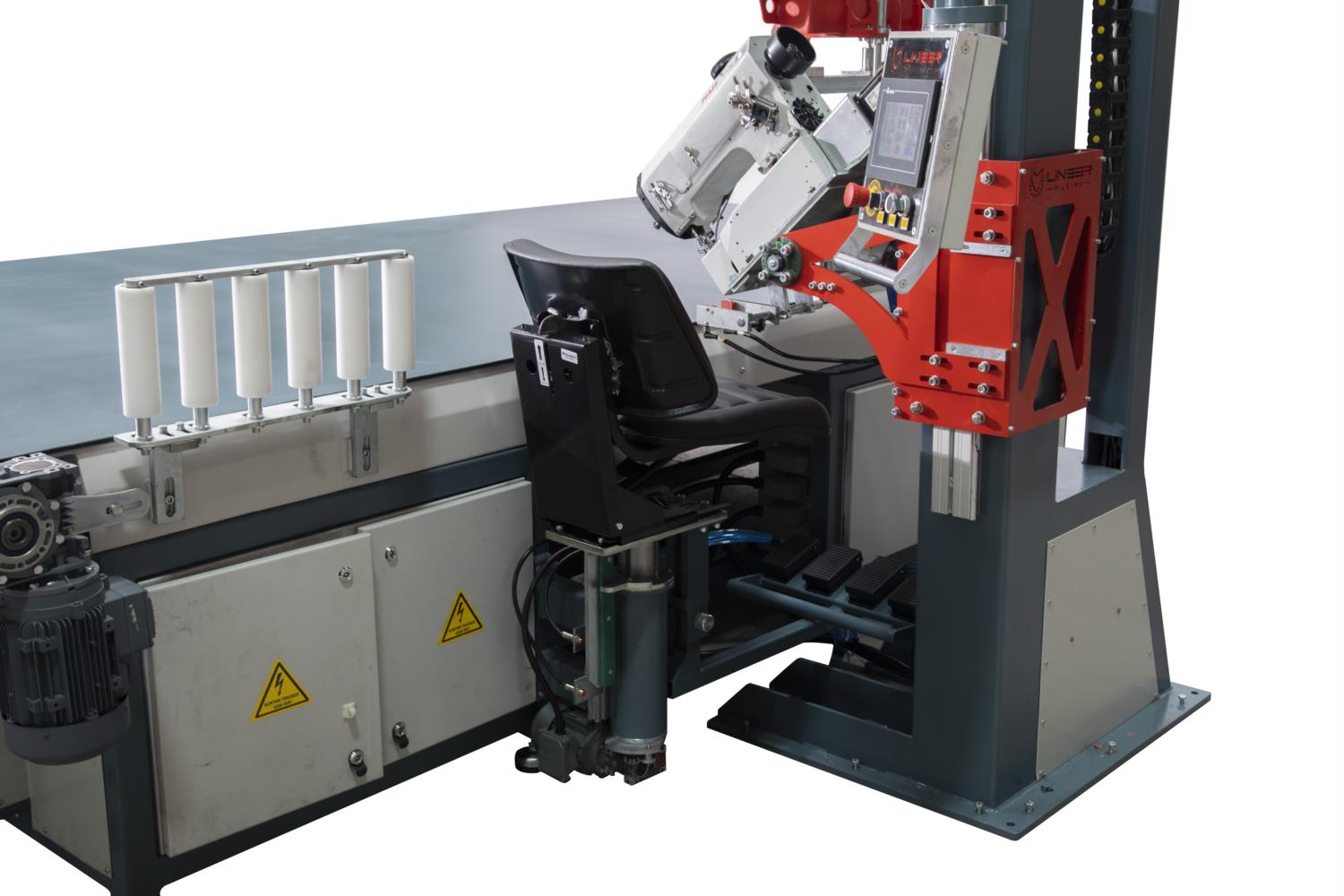

Operatörün daha rahat ve yorulmadan çalışabilmesi için; otomatik olarak yükseklik ayarlı operatör koltuğu bulunmaktadır. Bu da makine da çalışan kişinin vardiya süresince yorulmadan yüksek verimde çalışmasına olanak vermektedir
Makinanın arka kısmında takla ünitesi bulunmaktadır. Yatak takla işlemi esnasında; operatör yatağı dikiş makinasından uzaklaştırmadan takla işlemini gerçekleştirir. Bu sistem zaman ve güç tasarrufu sağlar
Yatak takla işleminden sonra; yatağın durma noktası operatör paneli üzerinden ayarlanır
KULLANIM ALANI
Yatak Endüstrisi
KULLANILACAK ÜRÜNLER
Ön Montajı Hazırlanmış Yatak Karkası
Yatak Paneli
Yatak Yan Bordür
Yatak Kenar Fitili
İplik ve İğne
| Makine Ebat |
E:3200 mm B:4500 mm Y:2300 mm |
| Makine Ağırlığı |
1600 kg |
| Dikiş Kafası |
PFAFF, CTEC veya müşteri talebine göre diğer dikiş kafaları kullanılabilir |
| Standart Fitil Aparası |
42 mm |
| Maks. Dikiş Hızı |
3000 rpm |
| Maks. Konveyör Hızı |
20 m/dak |
| Kapasite |
200-250 adet/vardiya (8 saat) |
| Maks. Yatak Ebat |
E:2200 mm B:2200 mm Y:500 mm |
| Min. Yatak Yüksekliği |
50 mm |
| Maks. Yatak Ağırlığı |
160 kg |
| Elektrik |
380 VAC (III+N+TT) |
| Güç |
3 kW |
| Hava |
6 bar |
| CE Sertifika |
Evet |
|
PFAFF5625, CTEC veya müşteri talebine uygun dikiş kafası kullanım imkanı vardır |
|
Kullanılan tüm dikiş makinalarında zincir dikiş (lüperli) ve iğne soğutma sistemi bulunur |
|
Dikiş makinası ünitesinde; açı ve yükseklik ayarı panel üzerinden otomatik olarak yapılır |
|
5-48 cm’e ya kadar sorunsuz dikiş sağlar |
|
Köşe dönüş için sensör sistemi bulunur. Köşe dönüş ayarları operatör panelinden ayarlanmaktadır |
|
Köşe dönüş kol sistemi yatağı çevirdikten sonra yukarı kalkar ve kolun yeniden yerine gelmesini beklemeden operatör süre kaybetmeden dikiş yapmaya devam eder |
|
Operatör paneli üzerinden açı ayarlı kol dönüş sistemi bulunmaktadır |
|
En ağır yatakları bile kolayca takla attırarak tekrar pozisyonlayan takla sistemi mevcuttur |
|
Tek konveyör sistemi kullanılarak, yatağın daha rahat bant üzerinde kaydırılması ve bu esnada zarar görmemesi sağlanmıştır |
|
Köşelerde farklı pedala basmayı gerektirmeyen ful otomatik yavaşlama ve köşe dönme sistemi bulunur |
|
Otomatik iğne üst pozisyonu ve pnömatik taban kaldırma sistemi mevcuttur |
|
Yükseklik ayarlanabilir elektrikli koltuk sistemi bulunmaktadır. Operatör yatak yüksekliğine göre; panel üzerinden çalışma yüksekliğini ayarlar |
|
En ağır yataklarda bile dönme hareketini kolaylaştıran Krameyer dişli sistemi bulunmaktadır. Krameyer sistemi ile daha az enerji ile daha fazla güç elde edilmesini sağlar |
|
Hassas konveyör ve dikiş senkronizasyonu ile ayarlanabilir dikiş adımı bulunur |
|
Standart yatak köşe kalitesi: köşelerde otomatik kafa iniş fonksiyonu ile maksimum köşe dikiş kalitesi sağlanır |
|
Otomatik yatak hattı adaptasyonu ile daha yüksek üretim verim elde edilir |
|
Makinanın mekanik ve motor aksamları; makinanın dış kısmında olduğundan tamir ve bakım süreçlerini kolaylaştırır ve hızlandırır |
|
Dikiş makinasının çalışmasını sağlayan motor, servo sistemdir. İğne pozisyonu ve köşe dönüşlerde daha hassas ve düzgün dikiş yapılmasını sağlar |
STANDART
Lüperli Dikiş Makinesi (PFAFF, CTEC veya diğerleri)
Kenar Fitil Aparesi
Operatör Koltuğu
İğne
Aydınlatma Lambası
Servo Motor
OPSİYONLAR
Arka Besleme Konveyörü
Ön Çıkış Konveyörü
Yedek Apere
